사류펌프 및 축류펌프 작동원리 특징

지난번에 원심펌프 특징 및 분류에 이어 오늘은 사류 펌프 및 축류펌프의 작동원리, 특징에 대해 살펴보겠습니다.



원심 펌프 종류 및 특성



사류 펌프(Mixed Flow Pump)

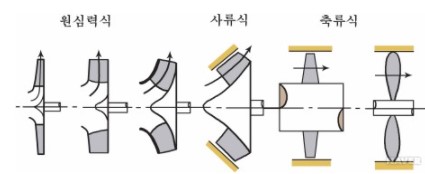

사류 펌프는 원심 펌프와 축류 펌프의 중간형 펌프입니다.



1. 사류 펌프의 작동원리

임펠러의 원심력과 날개의 양력 작용으로 압력과 속도에너지를 받은 유체 가축 방향에 경사지게 통과된 후 안내 깃을 통과하여 유효한 압력 에너지와 속도 에너지로 변환되어 토출 된다. 원심 펌프와 축류 펌프 양쪽의 장점을 살린 펌프이다.

2. 사류 펌프의 특징

1) 원심 펌프에 비해 고유량, 저양정에 적합하며, 주로 입축 다단형 펌프에 많이 적용합니다.

2) 양정의 변동이 있어도 토출량의 변화가 적어 화력발전소 등의 냉각수 순환용 펌프, 하천의 배수펌프, 농지 관개용, 냉각 순환용, 도크 배수용, 하수도용 펌프로 널리 사용됩니다.

3) 유량에 따라 전양정의 변화목이 크며, 동력 곡선 특성에 따라서는 Open 및 Close 기동이 가능한 펌프가 있습니다.



축류 펌프(Axial Flow Pump)

1. 축류 펌프의 작동원리

임펠러를 수중에서 회전시키면 날개에 작용하는 양력이 물에 작용하여 물의 에너지는 증가하고 축방향의 흐름이 얻어진다. 축류 펌프는 이처럼 임펠러의 원심력에 의하지 않고 양력 작용에 의하여 물이 축방향으로 들어와 축방향으로 토출 됩니다. 토출관의 판을 좁혀 유량을 감소시키면 진동과 과부하로 운전이 불가능해지는 단점을 피하고, 광범위한 유량에도 효율적으로 작동되도록 대형 펌프에서는 운전 중에 날개 부착각이 바뀔 수 있도록 설계된 것도 있다.

2. 축류 펌프의 특징

1) 하수도 사업장 및 빗물배제실과 같이 일시적으로 많은 유량이 유입되고 가까운 제방만 넘기면 되는, 즉 상대적으로 양정이 작고 유량이 많은 곳에 사용된다.

2) 저양정에서 다량의 물을 보낼 수 있으며, 사류 펌프에 비해 소형이다.



3) 양정 변화에 대한 유량 변동이 적다.

다음에는 펌프 용도에 따라 어떤 식으로 나누어지는지 살펴보도록 하겠습니다.
